如何讓蒸汽渦街流量計慢轉
一、渦街流量計主要原理

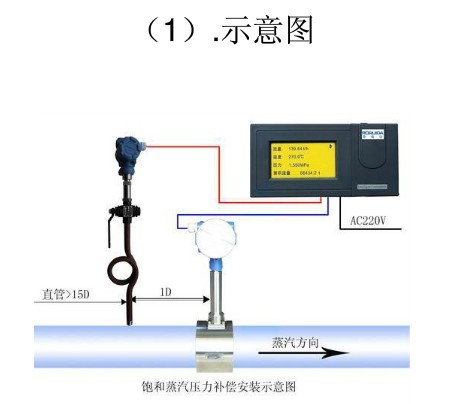

在流體中設置旋渦發體（阻流體），從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡曼渦街，如圖1所示。旋渦列在旋渦發生體下游非對稱地排列由于渦街流量計輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關，所以測量的體積流量比較精確。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計質量流量還是有直接影響的。
.jpg)
日前測量蒸汽的儀表主要為兩種形式：渦街流量計與差壓式流量計。差壓式流量計與渦街流量計比較壓力損失大、測量精度不高、差壓傳錯誤，綜合各方而性能確定選擇渦街流量計。
.jpg)
二、渦街流量計主要特點
設旋渦的發生頻率為f，被測介質來流的平均速度為U，旋渦發生體迎面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式f=SrUl/d=SrU/md式中 Ul-·旋渦發生體兩側平均流速，m/s; Sr--斯特勞哈爾數；m．，旋結構簡單牢固，安裝維護方便（與差壓流量計相
比較）。適用流體種類多，如液體、氣體、蒸氣和部分混相流體.精確度教高（與差壓式，浮了式流量計比較），一般為測量值的(±1%N±2%)R渦發生體兩側弓形面積與管道橫截面面積之比范圍寬度，可達10:1或20:1。壓損小(約為孔板流量計1/4—1/2)。輸出與流量成正比的脈沖信號，適用于總量計量，無零點漂移。
蒸汽流量傳感器和流量顯示儀及補償方式合稱為蒸汽流量計。渦街流量計則為蒸汽流量計的典型代表。蒸汽流量傳感器是利用卡門渦街原理和現代電了技術而設計制造的一種具有高度可靠性、優良的技術性能指標、良好的介質適應性和通用性的新型流量儀蓑光學式卡門旋渦空氣流量計在產生卡門旋渦的過程中，旋渦發生器兩側的空氣壓力會發生變化，通過導孔作用在金屬箔上，從而使其振動，發光二極管的光照在振動的金屬箔上時，光敏三極管接收到的金屬箔上的反射光是被漩渦調制的光其輸出經解調得到代表空氣流量的頻率信號。
