 氣體浮子流量計的檢定
  (1)容積法
  氣體流量計檢定采用容積法。

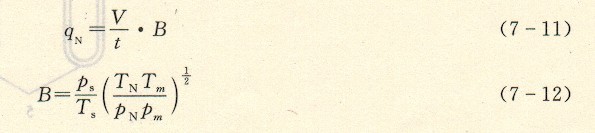

  ①鐘罩式氣體流量標準裝置如圖7-6所示。可采用排氣法或進氣法，排氣法是氣體裝置排出氣體流人流量計，進氣法則是氣體由氣源經過流量計流人氣體裝置。測量排出（流人）氣體裝置的氣體體積和同步時間，以及氣體裝置內和流量處的氣體壓力和溫度，按式(7-11)計算流量計在標準（刻度）狀態下的實際流量qN


   式中：    V-排出（流入）氣體裝置的氣體體積；
    t--排出（流入）的時間；
    Pn，Ps，Pm——分別為刻度狀態、氣體裝置內、流量計人口處的氣體絕對壓力；
    TN，Ts，Tm——分別為刻度狀態、氣體裝置內、流量計處的氣體熱力學溫度，pN =101325Pa，
    TN一293. 15K。

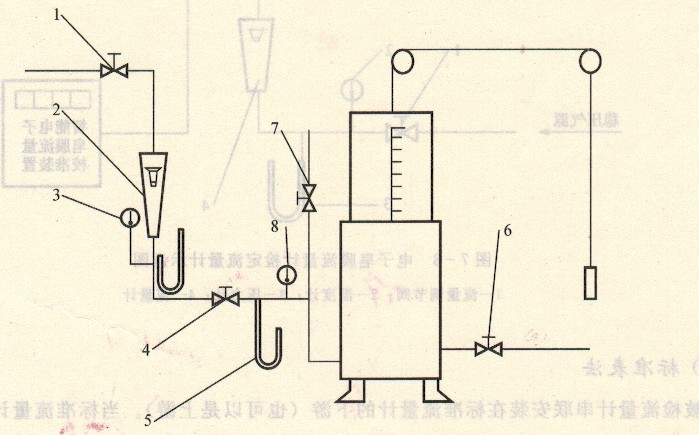

    圖7-6鐘罩式氣體流量標準裝置檢定氣體流量計示意圖
1-閥門；2-流量計；3，8-溫度計；4-流量調節閥；5-壓力計；6-進氣閥；7-排氣閥
    ②皂膜氣體流量標準裝置檢定浮子流量計如圖7-7所示。檢定方法是由穩定的氣源流出的氣體通過流量調節閥將浮子流量計調到某一流量，由皂膜管下端的進氣口進入皂膜管，擠壓膠球（或采用其他方法）產生皂膜，由于進氣的壓力，推動皂膜沿著皂膜管勻速上升。當皂膜升到皂膜管的下刻線時，計時器開始計時，當皂膜升到皂膜管的上刻線時，計時器停止計時，由測得的時間和皂膜管兩刻線間的容積即可計算出流過浮子流量計的瞬時流量

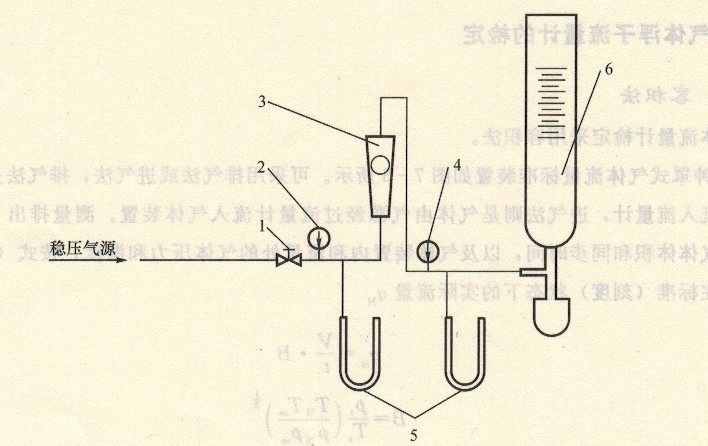

    圖7-7皂膜氣體流量標準裝置檢定流量計示意圖

    1-流量調節閥；2，4-溫度計；3-流量計；5-壓力計；6皂膜氣體流量標準裝置

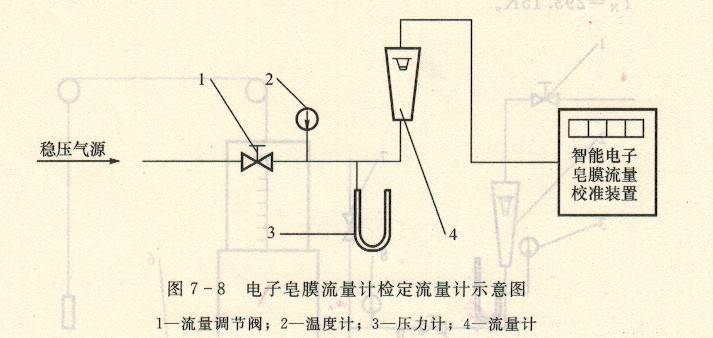

    ③采用電子皂膜流量計檢定浮子流量計如圖7-8。檢定方法是由穩定的氣源流出的氣體通過流量調節閥將浮子流量計調到某一流量，穩定后讀取智能式電子皂膜流量計的流量。
