電磁流量計同相干擾與雩點漂移
電磁場理論告訴我們：交變的電場能夠產生交變的磁場，交變的磁場能產生交變的電場，交變的電場和磁場總是相互交連，相互轉換的。傳感器內部分主磁通形成r正交干擾的
閉合渦電流流線。同時，也會有與之正交相連的閉合二次磁通發生，并又有與二次磁通正交相連的渦電流流線發生。這個過程可以用磁場對時間的二次微分來描述，于是同相干擾

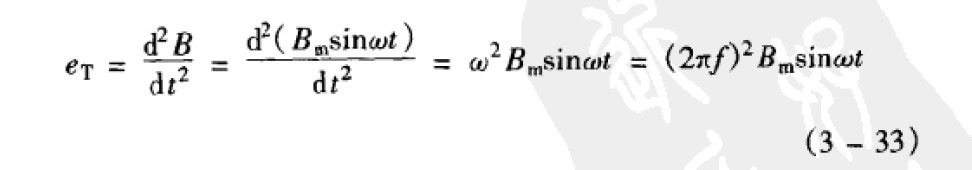

電勢eT寫作
其中 et與磁感應強度B同相位，也就是與流量信號的相位同相。但是它的幅度大小與流量無關，這是一種干擾，這種干擾稱為同相干擾。這里也可以看出，同相干擾是正交干擾的
再次微分所得到的。因此，正交干擾大，引起的同相干擾也大。根據電磁場相互轉換的說法，正交干擾與同相干擾也是能夠相互轉換的。所以，盡量降低正交干擾，同相干擾也會
降低。 電磁流量計因同相干擾與流量信號的相位相同，幅度大小與流量無關，使得很難從電極測量信號中把同相干擾與流量信號分開。于是，同相干擾便成為傳感器的零點輸出和
零點漂移的根源。從式(3-33)中可以看出同相干擾的幅度大小與頻率的平方成正比。很顯然，低頻矩形波勵磁能使傳感器的零點大幅度地降低，這也是低頻矩形波勵磁零點穩定的原
因所在，同樣，由于處于磁場中的導電流體存在渦電流。渦電流流線會穿過電極附近的被測流體介質中所含金屬塊狀固體。如圖3- 66所示，流體中的渦電流除正交干擾電勢外，金屬
固體在電解質流體中成為電容器的電極，電容與流體信號內阻構成移相器，將渦電流移相90°。于是，渦電流造成的干擾成為與流量信號同相的干擾。因此，電磁流量計流體介質中
的塊狀金屬固體擦過電極時，也形成同相干擾。
 |
