電磁流量計靈敏度系數在“干法”標定中的意義
關鍵字：電磁流量計 日期：2013-1-8 8:50:10
|
電磁流量計靈敏度系數在“干法”標定中的意義

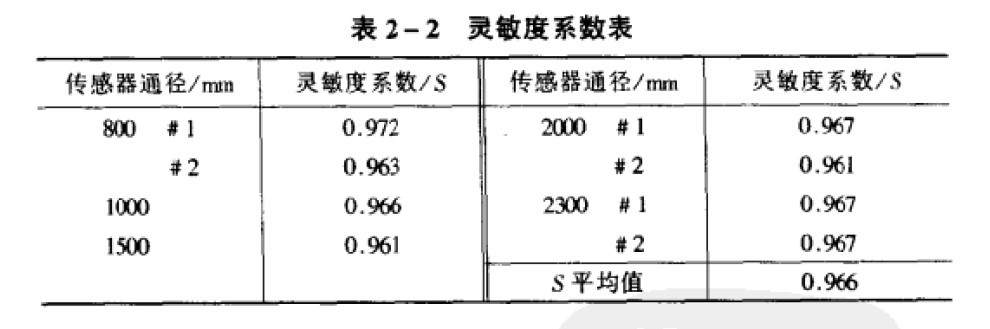

“干法”標定是人們在制造與應用電磁流量計中，希望不用流體介質進行感應電勢與流速之問的線性關系的實驗而求其斜率值的一種標定方法。應用“干法標定”會給流量計的制造與應用帶來極大方便和經濟方面的好處。如果靈敏度系數部為l，流量計的測量關系將被簡化。否則，在公式(2 -2)和式(2 - 30)中還要加入靈敏度系數S。過去，為了使系數S=I，設計的傳感器磁場線圈長度要在測量管內徑的3倍以上。這會使傳感器的體積龐大、笨重。比如，過去DNl000的電磁流量計就長達3m以上，重量達lOt重。如果傳感器磁場線圈長度不是為測量管內徑的3倍，S值必須按幾何相似與電氣相似，進行實驗求得。表2-2是日本Jls標準提供的勵磁線圈長度為測量管內徑的1.5倍均勻磁場情況下的靈敏度系數S值：。
目前，采用權重轉換磁場或多對電極、大面積電極結構形式的電磁流最計，勵磁線圈和測量管長度大為縮短。勵磁線圈已經縮短到0.5~ 0.8倍測量管內徑。顯然，S也將變小?，F在大多數工作磁場采用低頻矩形波勵磁，引起渦電流的原因主要是在勵磁線圈電感的波形轉換過渡過程這段時間。波形穩定期間是直流磁場，幾乎不發生渦電流。因此，低頻矩形波勵磁的靈敏度系數，可能比交變的正弦波勵磁要大一些。但是，由于諧波成分復雜，這種情形下，對靈敏度系數S的求解更加困難。盡管如此，應用現代的測量技術，通過實際流量的標定，能夠對于S進行修正。這樣，仍然可以得到滿意的測量精度。因此，靈敏度系數S并不成為電磁流量計發展的障礙。但是，對于短管的非均勻磁場和低頻矩形波勵磁情況下的靈敏度系數的研究，仍然可能是今后實現“十法”標定的目的電磁流量計的一個重要研究課題。
|
|
|
|
|
